Ako namontovať chrbtovú opierku Spex na elektrický vozík
Správne nastavenie a inštalácia chrbtovej opierky Spex je kľúčom k maximálnemu pohodliu, stabilite a správnemu držaniu tela používateľa elektrického invalidného vozíka. Pripravili sme sériu prehľadných video návodov a montážnych postupov krok za krokom.
V tomto sprievodcovi sa pozrieme na presný postup montáže opierok od Spex na 4 najpoužívanejšie elektrické vozíky:
- Quantum so sedacím systémom TRU-Balance 3 a 4
- Permobil so sedacím systémom Corpus® (Power Recline)
- Quickie so sedacím systémom SEDEO PRO
- Amylior Alltrack so sedením Signature Power Positioning
Montáž Spex Power Recline na vozík Quantum TRU-Balance 3 alebo 4
Obsah balenia:
- 1× upevňovacia doska Spex Power Recline
- 4× imbusové skrutky (M6 × 12 mm)
- 4× podložky
- 4× T-matice
- 1× samolepiaci suchý zips (štvorcový diel)
- 4× skrutky so zápustnou hlavou (M6 × 16 mm)
Potrebné náradie:
- 4 mm imbusový kľúč
Stručný postup:
-

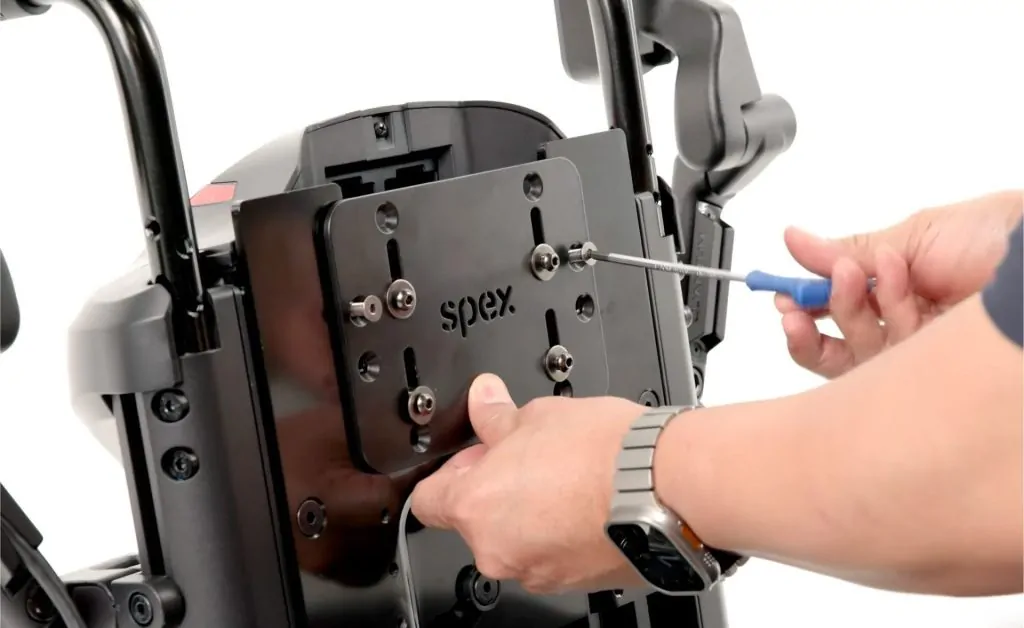

Montáž upevňovacej dosky: Ak sú na systéme osadené pôvodné skrutky, najprv ich odskrutkujte. Pri systémoch Quantum TRU-Balance 3 a 4 pripevnite upevňovaciu dosku pomocou dvoch pár bočných otvorov na každej strane. Zasuňte 4 skrutky so zápustnou hlavou M6 × 16 mm do horných a spodných otvorov na oboch stranách a pevne ich utiahnite.
-
Príprava a osadenie opierky: Vyberte z upevňovacej dosky všetky imbusové skrutky a podložky. Panel chrbtovej opierky priložte tak, aby jeho spodný okraj bol približne 10 až 15 cm nad sedákom. Vyrovnajte otvory v paneli so striebornými T-maticami na doske.
-
Upevnenie a výškové nastavenie: Prestrčte 4 imbusové skrutky s podložkami cez otvory v paneli a voľne ich zaskrutkujte do T-matíc. Skrutky nechajte jemne uvoľnené, aby ste mohli upraviť polohu. Doska ponúka 20 mm vertikálny posuv v drážkach na presné doladenie finálnej výšky. Po nastavení skrutky pevne dotiahnite.
-
Dokončenie: Pripevnite držiak opierky hlavy a založte penovú výplň s poťahom späť na panel chrbtovej opierky.
Detailný postup a presnú ukážku montáže krok za krokom nájdete vo videu nižšie.
Montáž chrbtovej opierky Spex pre Permobil Corpus
Obsah balenia:
- 1× držiak chrbtovej opierky Spex pre Permobil Corpus
- 4× imbusové skrutky (M6 × 12 mm)
- 4× podložky
Potrebné náradie:
- 4 mm imbusový kľúč
Stručný postup:
-
Osadenie držiaka: Zarovnajte výrezy na držiaku Spex s kotevnými bodmi na polohovacom module Permobil Corpus. Potiahnutím červenej páčky v pravom dolnom rohu držiaka uvoľnite západkový mechanizmus a držiak úplne zasuňte na miesto. Uvoľnením páčky ho bezpečne uzamknete.
-
Príprava a výškové nastavenie opierky: Položte sedák na sedenie. Vyberte imbusové skrutky a podložky z držiaka. Panel chrbtovej opierky priložte tak, aby jeho spodný okraj bol približne 10 až 15 cm nad sedákom. Vyrovnajte otvory v paneli so striebornými T-maticami na držiaku.
-
Upevnenie a dolaďovanie: Vložte 4 imbusové skrutky M6 × 12 mm s podložkami a dotiahnite ich, čím panel opierky zaistíte. Využiť môžete aj 20 mm vertikálny posuv v drážkach na presné doladenie finálnej polohy.
-
Dokončenie: Pripevnite držiak opierky hlavy a založte penovú výplň s poťahom späť na panel chrbtovej opierky.
Detailný postup a presnú ukážku montáže krok za krokom nájdete vo videu nižšie.
Montáž Spex Power Recline na vozíku Quickie SEDEO PRO
Obsah balenia:
- 1× upevňovacia doska Spex Power Recline
- 4× imbusové skrutky M6 × 12 mm
- 4× podložky
- 4× T-matice
- 1× samolepiaci suchý zips (štvorcový diel)
- 4× skrutky so zápustnou hlavou (M6 × 16 mm)
- 4× dištančné podložky (5 mm)
Potrebné náradie:
- 4 mm imbusový kľúč
Stručný postup:
-
Montáž upevňovacej dosky na modul polohovania: Zozadu dosky vložte do horných dvoch otvorov skrutky so zápustnou hlavou M6 × 16 mm s 5 mm dištančnými podložkami a voľne ich zaškrutkujte do závitov modulu. Voľné uchytenie umožní odkloniť spodnú časť dosky a rovnako osadiť aj spodné dve skrutky s podložkami. Následne všetky 4 skrutky pevne dotiahnite.
-
Osadenie a výškové nastavenie opierky: Vyberte imbusové skrutky z dosky. Panel chrbtovej opierky priložte tak, aby jeho spodný okraj bol približne 10 až 15 cm nad sedákom. Vyrovnajte otvory so striebornými T-maticami. Využiť môžete aj 20 mm vertikálny posuv v drážkach na presné doladenie. Chrbtovú opierku upevnite 4 imbusovými skrutkami s podložkami.
-
Dokončenie: Pripevnite držiak opierky hlavy a založte penovú výplň s poťahom späť na panel chrbtovej opierky.
Detailný postup a presnú ukážku montáže krok za krokom nájdete vo videu nižšie.
Montáž opierky Spex (Heavy-Duty Quad Mount) na vozík Amylior Alltrack so sedením Signature
Obsah balenia:
- 4× zosilnené úchyty Spex Heavy-Duty Quad Mount (1 sada)
- 2× imbusové skrutky s valcovou hlavou M6 × 40 mm
- 2× imbusové skrutky s valcovou hlavou M6 × 25 mm
- 14× podložky 6 mm
- 12× poistné matice Nyloc 6 mm
- 4× upevňovacie štifty 25 mm
Potrebné náradie:
- 4 mm imbusový kľúč
- 10 mm nástrčný kľúč
Stručný postup:
-
Montáž úchytov na trubky chrbta: Horný zosilnený úchyt pripevnite k trubke chrbta pomocou imbusovej skrutky M6 × 25 mm, podložky a poistnej matice Nyloc. Spodný úchyt pripevnite pomocou skrutky M6 × 40 mm, podložky a matice Nyloc. Pomocou 5 mm imbusového kľúča skrutky uťahujte len zľahka, aby úchyty zostali posuvné pre finálne nastavenie.
-
Osadenie a výškové nastavenie opierky: Zarovnajte otvory v paneli chrbtovej opierky s horizontálnymi výrezmi na zosilnených úchytoch. Spodný okraj panelu opierky by mal byť približne 10 až 15 cm nad sedákom.
-
Upevnenie a kontrola: Panel opierky prichyťte pomocou 25 mm upevňovacích štiftov, podložiek a matíc Nyloc. Utiahnite ich pomocou 10 mm nástrčného kľúča. Skontrolujte požadovanú výšku aj rovinu opierky a následne pevne dotiahnite všetky skrutky úchytov.
-
Dokončenie: Pripevnite držiak opierky hlavy a založte penovú výplň s poťahom späť na panel chrbtovej opierky.
Detailný postup a presnú ukážku montáže krok za krokom nájdete vo videu nižšie.
Potrebujete poradiť s montážou alebo výberom opierky Spex?
Ak máte akékoľvek otázky k montáži alebo chcete konzultovať vhodnosť chrbtových opierok a sedacích systémov Spex, kontaktujte náš tím Letmo. Radi vám pomôžeme s výberom aj technickými detailmi.
